變頻器是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。變頻器主要由整流(交流變直流)、濾波、逆變(直流變交流)、制動單元、驅動單元、檢測單元微處理單元等組成。變頻器靠內部IGBT的開斷來調整輸出電源的電壓和頻率，根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的。
變頻器接線方法

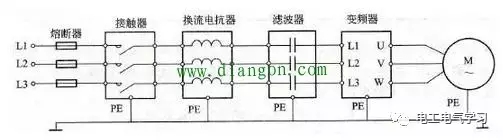

一、主電路的接線
1、電源應接到變頻器輸入端R、S、T接線端子上，一定不能接到變頻器輸出端(U、V、W)上，否則將損壞變頻器。接線后，零碎線頭必須清除干凈，零碎線頭可能造成異常，失靈和故障，必須始終保持變頻器清潔。在控制臺上打孔時，要注意不要使碎片粉末等進入變頻器中。
2、在端子+，PR間，不要連接除建議的制動電阻器選件以外的東西，或絕對不要短路。
3、電磁波干擾，變頻器輸入/輸出(主回路)包含有諧波成分，可能干擾變頻器附近的通訊設備。因此，安裝選件無線電噪音濾波器FR-BIF或FRBSF01或FR-BLF線路噪音濾波器，使干擾降到最小。
4、長距離布線時，由于受到布線的寄生電容充電電流的影響，會使快速響應電流限制功能降低，接于二次側的儀器誤動作而產生故障。因此，最大布線長度要小于規定值。不得已布線長度超過時，要把Pr.156設為1。
5、在變頻器輸出側不要安裝電力電容器，浪涌抑制器和無線電噪音濾波器。否則將導致變頻器故障或電容和浪涌抑制器的損壞。
6、為使電壓降在2%以內，應使用適當型號的導線接線。變頻器和電動機間的接線距離較長時，特別是低頻率輸出情況下，會由于主電路電纜的電壓下降而導致電機的轉矩下降。
7、運行后，改變接線的操作，必須在電源切斷10min以上，用萬用表檢查電壓后進行。斷電后一段時間內，電容上仍然有危險的高壓電。
除了在常規的電子設備中應用之外，肖特基二極管在開關電源中也發揮著非常重要的作用。在開關電源中，肖特基二極管可以將輸入的交流電源轉換為直流電源，然后進行穩壓和濾波。這樣可以降低開關電源信噪比，提高電源性能。
另外，在開關電源中肖特基二極管還可以作為反向極的保護元件。在電源輸出端口處，通常需要一個大功率的保護二極管，以保護電源負載在短路或過載的情況下不會受到損壞。而肖特基二極管因其快速響應和低反向漏電流的特性，是最合適的保護元件之一。
肖特基二極管的選擇
在選擇肖特基二極管時，可以根據開關電源參數的不同，選擇不同的工作電壓和電流范圍。同時，需要考慮肖特基二極管的輸出特性，比如正向電流密度、正向電阻特性、反向漏電流等。也就是說，應該選擇適合的肖特基二極管，以獲得最佳的性能。
