SN65HVD1786DR型號元器件是一款接口芯片、收發器，SN65HVD17xx 系列由半雙工和全雙工收發器組成，可用于異步數據通信，半雙工實現需要一個信號對(兩根線)，而全雙工實現需要兩個信號對(四根線)，驅動器和接收器使能引腳SN65HVD17xx 系列允許控制數據流的方向。由于多個收發器很常見要共享公共通信總線，應在系統級別注意確保只有一個驅動程序一次啟用，這避免了總線爭用，即多個驅動程序嘗試發送數據的故障情況同時。

RS-485?收發器的 SN65HVD17xx 系列設計為以高達 115 kbps 的速度運行、1 Mbps(HVD1786 和 HVD1792)或 10 Mbps(HVD1787 或 HVD1793)并可承受?DC總線接口引腳上的過壓故障，這有助于保護設備免受損壞電源直接短路、電纜接線錯誤、連接器故障或其他常見故障。接下來一起看看SN65HVD1786DR型號接口芯片的產品信息。

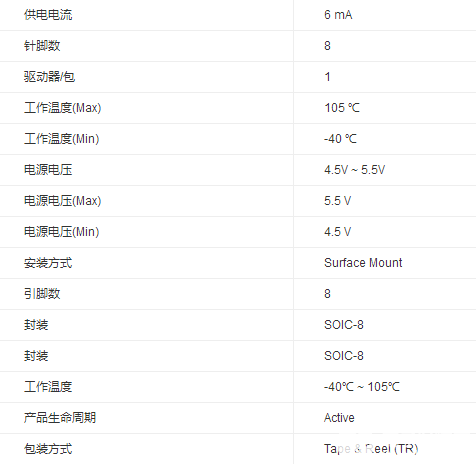

規格參數

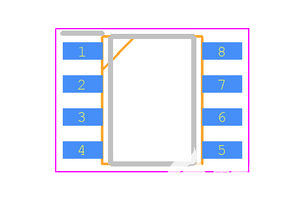

封裝焊盤圖

引腳功能圖

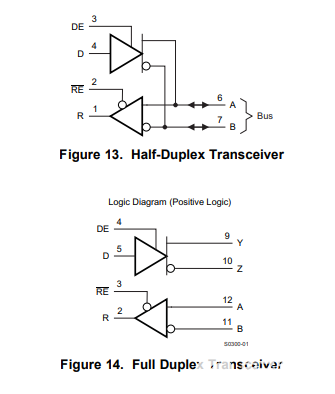

功能框圖

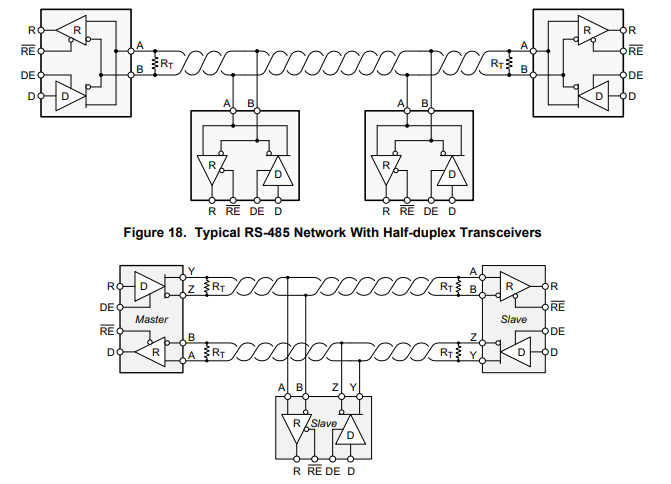

典型應用圖

SN65HVD178x 器件是半雙工的，因此連接了發送器和接收器總線接口內部一起，SN65HVD179x 系列將這兩個接口分開，允許全雙工溝通。 低接收器負載允許多達 256 個節點共享一個公共?RS-485 總線，這器件具有寬共模范圍以及故障安全接收器，可確保穩定的邏輯電平在總線開路、短路或空閑條件下輸出。

在 HVD17xx 系列 RS-485 設備中，接收器故障保護是通過偏移接收器閾值來實現的因此“輸入不確定”范圍不包括零伏差分，為了符合 RS-422和 RS-485 標準，當差分輸入 VID 更正時，接收器輸出必須輸出高電平大于 200 mV，并且當 VID 比 -200 mV 更負時必須輸出低電平。

對于 HVD17xx 器件，典型的抗擾度通常約為 150 mV，即負噪聲電平需要超過 VIT–閾值(VIT- TYP = –150 mV)。在最壞的情況下，故障保護噪聲抗擾度永遠不會小于 40 mV，由最大正閾值(VIT+ MAX = –10 mV)加上最小值滯后電壓(VHYS?MIN = 30 mV)。

以上就是SN65HVD1786DR型號接口芯片的產品介紹。
